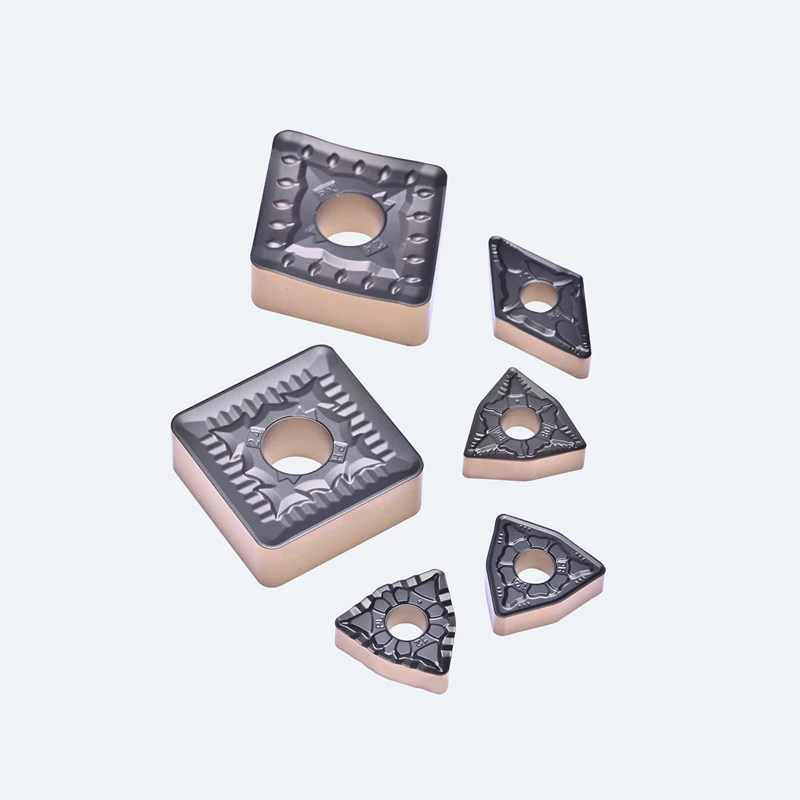

Serija je izdelana iz obojestranskih-karbidnih ploščic, prevlečenih s-CVD, izdelanih za jeklo ISO P, od lahke končne obdelave do resnega prekinjenega težkega rezanja. Združuje osem aplikacij-ujemajočih se geometrij lomilnikov ostružkov - PF, PL, PM, PE, PR, PX, PY in PH - s tremi novo razvitimi kakovostmi, GPT6220, GPT6225 in GPT6230, v celotnem portfelju oblik ISO: CNMG, DNMG, SNMG, TNMG, WNMG, VNMG, KNUX in RNMG.

Ker je vsak vložek negativen (odmik 0 stopinj), režeta obe ploskvi: CNMG vam nudi štiri uporabne robove, WNMG šest, SNMG osem - dvakrat več kot eno-stranski pozitivni vložek enake velikosti vogalov. Na stabilnih CNC stružnicah, ki obdelujejo ogljikovo jeklo, legirano jeklo in lito jeklo, od tod izvira stroškovna prednost.

Specifikacija

Atribut	Specifikacija
ISO aplikacijski razred	P- jeklo (ogljikovo, legirano, lito jeklo, feritno/martenzitno nerjavno)
Vstavi slog	Negativno, odmik 0 stopinj, dvo-stransko
Oblike na voljo	CNMG, DNMG, SNMG, TNMG, WNMG, VNMG, KNUX, RNMG
Geometrije lomilcev ostružkov	PF, PL, PM, PE, PR, PX, PY, PH (skupaj 8)
Izenačene ocene	GPT6220 · GPT6225 · GPT6230
Premaz	Večplastni CVD - TiN / TiCN / Al₂O₃
Rezalni robovi na ploščico	4 (C, D, V) · 6 (T, W) · 8 (S)
Radiji kotov	0,4 · 0,8 · 1,2 · 1,6 · 2,0 mm in inčni ekvivalenti
Razpon globine reza	0,3 mm(PF končna obdelava) do8 mm(PH močno rezanje)
Združljivost	ISO 1832 - se prilega vsakemu skladnemu držalu negativa

Kaj pomeni "negativna serija P".

P je razred materiala ISO 513 za jeklo.Ploščica razreda AP-je zasnovana za dolge, duktilne odrezke in vzorec-kraterske obrabe, ki ga proizvajajo ogljikovo jeklo, legirano jeklo in lito jeklo. Uporaba P ploščice v nerjavnem ali litem železu je eden najpogostejših vzrokov za nepredvidljivo življenjsko dobo orodja v delavnici.

Negativen je kot prostega prostora 0 stopinj in je vzvod za dejansko zmogljivost.Robni kot 90 stopinj je top in debel, zato veliko bolje preživi prekinjen rez ali ponarejeno površino kot oster pozitivni rob. In ker v zgornjo ploskev ni prostora, je ploščica simetrična in jo je mogoče obrniti -, od koder prihaja podvojeno število robov.

Kompromis-je rezalna moč: negativni rob potrebuje togo nastavitev s trdnim oprijemom, kratkimi previsi ter dovolj moči in mase vretena, da absorbira obremenitev. Na lahkem stroju ali delu s tankimi-stenami uporabite pozitivno geometrijo.

Osem geometrij ostružkov: PF, PL, PM, PE, PR, PX, PY, PH

Lomilec ostružkov se odloči, ali se ostružki zvijejo in zlomijo ali se ovijejo okoli vpenjalne glave kot ptičje gnezdo. Vsaka geometrija se ujema z ozkim pasom globine reza in podajanja.

Geometrija	Delovanje	Globina reza (ap)	Vir (fn)	Značilnost oblikovanja
PF	Končna obdelava	0,3–1,5 mm	0,08–0,25 mm/vrt	Tri{0}}stopenjska inteligentna platforma-za lomljenje čipov
PL	Končna do pol{0}}končna obdelava	0,5–2,0 mm	0,15–0,30 mm/vrt	Rezilo-v obliki valov
popoldne	Pol{0}}dodelava	1,0–3,0 mm	0,20–0,40 mm/vrt	Pozitiven nagib, dvojna-antena dvignjena zemlja
PE	Pol{0}}dodelava	1,0–3,0 mm	0,20–0,40 mm/vrt	Geometrija visoke trdnosti robov
PR	Grobanje	2,0–5,0 mm	0,30–0,55 mm/vrt	Ravno zemljišče z-veliko robno širino
PX	Močno rezanje	3,0–8,0 mm	0,40–0,80 mm/vrt	Nagibni kot, zmanjšan rezalni upor
PY	Močno rezanje	3,0–8,0 mm	0,40–0,80 mm/vrt	Ploščat, z velikim robom-širine z močnim lomljenjem odrezkov
PH	Močno rezanje	3,0–8,0 mm	0,40–0,80 mm/vrt	Valovita -štrleča črta, uravnotežen upor v primerjavi z nadzorom odrezkov

Preberite tri skupine:

Končna obdelava PF in PL.PF je prva izbira s tri-stopenjsko platformo, ki doseže globine in hrani običajne geometrije. PL doda rob-v obliki valov za profiliranje, kjer globina reza niha.

PM in PE pokrivajo-končno obdelavo.PM je možnost-splošnega namena - pozitivne stopnje za zmanjšanje odpornosti, dvojna-zemljitev antene za zlom čipa. PE zamenja lomljenje čip-za trdnost robov, ko je težava nastavitev, ne čip.

PR, PX, PY in PH odstranijo večino materiala.PR hrapavosti z ravnim robom-širine, ki preživi prve prehode-odstranitve. PX zmanjša upor s kotom naklona, kjer moč stroja omejuje vašo globino reza. PY ohranja trdnost robov pri neprekinjenih težkih prehodih. PH, prva izbira za težko rezanje, uravnoteži odpornost proti nadzoru odrezkov z valovito-štrlečo črto.

Ujemajoče se stopnje: GPT6220, GPT6225, GPT6230

Ocena	Karakter substrata	Priporočeno delovanje	Pogoji rezanja
GPT6220	Visok{0}}cementirani karbid	Končna do pol{0}}končna obdelava	Neprekinjeno in svetlo prekinjeno
GPT6225	Trden-ojačan karbid, uravnotežen	Pol{0}}dodelava	Splošno neprekinjeno in prekinjeno
GPT6230	Trden-ojačan karbid, največja žilavost s primerljivo odpornostjo proti obrabi	Pol{0}}dokončna do groba obdelava	Največ motenj

Vsi trije razredi imajo novo razvito večplastno CVD prevleko z izjemno oprijemljivostjo na podlagah, izdelanih po postopku GEFORTECH: prevleka zagotavlja odpornost proti obrabi, podlaga pa žilavost.

GPT6220 je stopnja-odpornosti proti obrabi - najvišja rezalna-zmogljivost od treh in najdaljša življenjska doba orodja od treh pri čistih neprekinjenih rezih. GPT6225 je uravnotežen delovni konj, ki pokriva večino-talnih del v trgovini. GPT6230 je razred žilavosti za prekinjene reze, neuravnotežene dele in kovane kože. Premik navzdol po seznamu zamenja hitrost za preživetje.

Vsi trije so na voljo tudi v serijah Negative Q, Negative G in Positive U, tako da je mogoče en razred standardizirati v mešanem inventarju orodij.

Vstavite oblike in kode velikosti ISO

Vsak vložek serije P je skladen s standardom ISO 1832, zato vam koda na škatli pove, kaj točno imate. V CNMG120408:C80 stopinjski rombični ·Nnegativno, razmik 0 stopinj ·Mrazred tolerance ·Gdvo-stransko, sredinska luknja, brušen rob ·1212 mm včrtan krog ·044,76 mm debelina ·080,8 mm kotni radij.

Oblika	Vključen kot	Rezalni robovi	ISO primer	enakovredno ANSI	Tipična uporaba
C- CNMG	80 stopinjski rombični	4	CNMG120408	CNMG432	Splošno struženje, čeljenje, profiliranje - privzeta negativna oblika
D- DNMG	55 stopinj rombičnega	4	DNMG150608	DNMG442	Profiliranje in kopirno struženje, dobra dostopnost
S- SNMG	90 stopinjski kvadrat	8	SNMG120408	SNMG432	Močno grobo obdelavo in obdelavo, največ robov na ploščico
T- TNMG	60 stopinjski trikotnik	6	TNMG160408	TNMG332	Splošno struženje, kjer je trikotnik že obdelan
W- WNMG	80 stopinjski trigon	6	WNMG080408	WNMG431	Groba do pol{0}}končna obdelava, močan rob z dobro ekonomičnostjo
V- VNMG	35 stopinj rombičnega	4	VNMG160404	VNMG331	Fino profiliranje, tesen radij
K- KNUX	55 stopinjski paralelogram	2	-	-	Kopiranje struženje, lahka končna obdelava
R- RNMG	Okrogla	Večkratna	RNMG120400	RNMG42	Trdi materiali, težko odstranjevanje zalog, prekinjene površine

Zadnji dve števki kode ANSI podajata polmer nosu v 64. palca: CNMG432 je polmer 2/64 palca ali 0,8 mm. Naročite s kodo, ki jo uporablja vaša trgovina.

Priporočeni začetni parametri rezanja

Geometrija	Delovanje	Vc (m/min)	fn (mm/vrt)	ap (mm)
PF	Končna obdelava	180–300	0.08–0.25	0.3–1.5
PL	Končna do pol{0}}končna obdelava	160–280	0.15–0.30	0.5–2.0
popoldne	Pol{0}}dodelava	150–260	0.20–0.40	1.0–3.0
PE	Pol{0}}dodelana, nestabilna	130–230	0.20–0.40	1.0–3.0
PR	Grobanje	120–220	0.30–0.55	2.0–5.0
PX / PY / PH	Močno rezanje	100–180	0.40–0.80	3.0–8.0

Začetne vrednosti za CVD{0}}prevlečene negativne ploščice v jeklu ISO P. Za prekinjene reze zmanjšajte Vc za 15–25 % in se premaknite za eno stopnjo nižje v geometriji. Potrdite zadnje okno proti tehnični ekipi SW.

Primer uporabe: grobo obdelavo polovice gredi v 40Cr

V dokumentirani proizvodni seriji je aWNMG080408-PMvstavi v ocenoGPT6220grobo obdelan 40Cr (ekvivalent AISI 5140) pol gredi pri HB200–340 - 75–219 m/min, 0,29 mm/vrt, 1–2 mm globine reza, suho. Geometrija PM je ohranila nadzor nad odrezki po celotni globini--rezanega traku, medtem ko je prevleka GPT6220 CVD prenašala površinsko hitrost na utrjenem legiranem jeklu: stabilno, predvidljivo grobo obdelavo na delu, ki ga je težko držati.

Negativni proti pozitivnim vložkom

	Negativno (ta serija)	Pozitivno
Varnostni kot	0 stopinj	5-11 stopinj
Trdnost robov	Visok - topi 90-stopinjski rob	Lažje zmanjšajte - ostružke z ostrimi robovi
Rezalna sila	Visok - potrebuje togo napravo	Nizek - ustreza lahkim strojem in dolgim previsom
Robovi na vložek	4–8, oboje-stran	2, eno-stranski
Cena na rob	Najnižja	višje
Prva izbira za	Groba obdelava, prekinjeni rezi, trdo jeklo, -serijska proizvodnja	Končna obdelava, vrtanje, tanke stene, ne{0}}železo

Izberite negativno serijo P, ko je del trdno držan, ima stroj moč in maso, je rez težek ali prekinjen ali ko cena orodja na rob poganja odločitev - standardna konfiguracija za gredi, zobnike, pesta in prirobnice. Izberite pozitivno geometrijo, ko ima del tank{2}}steno, vrtalni drog močno previsi, je stružnica majhna ali obrabljena ali ko končate in potrebujete najmanjšo rezalno silo.

Kako izbrati pravi vložek

Začnite z nosilcem, ki ga že imate.Koda držala določa obliko, odmik, roko in način vpenjanja.

Popravite velikost in radij kotaglede na specifikacijo držala in značilnosti dela: majhni radiji za končno obdelavo in šibke dele, veliki radiji za trdnost pri grobi obdelavi.

Izberite lomilec ostružkov iz reza, ki ga boste resnično zagnali, z uporabo njegove dejanske globine reza in podajanja.

Izberite razred glede na stabilnost reza: čisto in neprekinjeno, GPT6220; mešano, GPT6225; prekinjen ali neuravnotežen, GPT6230.

Začnite na sredini okna Vc in opazujte čip.Kratki, zaviti, srebrno-do-rjavi čipi pomenijo, da imate prav; nitasti čipi pomenijo, da je podajanje premajhno za geometrijo, modri čipi pomenijo, da je hitrost previsoka.
