Rezkalniki z velikim pomikom za grobo obdelavo kalupov so menjalna rezalna orodja, zasnovana za hitro odstranjevanje surovin pri izdelavi kalupov in orodij. Njihova geometrija nizkega vodilnega kota premakne rezalne sile proti osi vretena, kar omogoča visoke podajalne hitrosti pri majhnih aksialnih globinah. Ta orodja obravnavajo grobo obdelavo votlin, rezkanje žepov in tridimenzionalno oblikovanje kontur pred polkončno obdelavo. Pravilna izbira rezilnih teles, ploščic in parametrov zagotavlja stabilen proces obdelave in visoke stopnje odstranjevanja materiala.
Ključne prednosti
Visoke hitrosti podajanja
Majhni vstopni koti omogočajo visok pomik na zob pri kontroliranih globinah, kar zagotavlja hitro grobo obdelavo velikih votlin kalupa.
Nadzorovane rezalne sile
Poravnava aksialne sile zmanjša radialno obremenitev med operacijami z daljšim dosegom orodja, kar podpira stabilno zmogljivost obdelave.
Zamenljivo orodje
Zamenljive karbidne ploščice omogočajo indeksiranje ali obnavljanje rezalnih robov, ne da bi zavrgli glavno telo rezila.
Prilagodljive obdelovalne poti
Konfiguracije rezalnikov omogočajo rezanje žepov, konturno rezkanje in izbiranje strategij rampinga znotraj operativnih omejitev proizvajalca.
Tehnične specifikacije
|
Parameter |
Referenčni obseg |
|
Premer rezalnika |
10–160 mm |
|
Največja aksialna globina reza |
0,7–3,5 mm |
|
Vrsta rezalnega orodja |
Izmenljivi rezkar |
|
Material za rezanje |
Karbidni vložki |
|
Število rezalnih robov |
2–6, odvisno od konfiguracije |
|
Priključek rezalnika |
Steblo, nameščeno na uto ali modularno |
|
Materiali za obdelovance |
Jeklo, nerjavno jeklo, lito železo |
|
Razporeditev hladilne tekočine |
Zunanje ali skozi orodje |
|
Hitrost rezanja |
Določeno glede na razred materiala in vložka |
|
Krma na zob |
Določeno z geometrijo ploščice |
Aplikacije za grobo obdelavo kalupov
Grobanje votline
Masivni material se očisti iz kalupnih votlin pred končno obdelavo z uporabo premerov orodja, ki ustrezajo zahtevam glede dostopa.
Rezkanje žepov
Odprti in zaprti žepi so strojno obdelani z optimiziranim vnosom poti orodja, učinkovitim odvajanjem odrezkov in natančnim radialnim vpetjem.
Obdelava z globoko votlino
Posebne dolžine vratu in dosegi orodja omogočajo dostop do globokih funkcij, hkrati pa obvladujejo upogib in vibracije.
Konturno grobo obdelavo
Ukrivljene površine kalupov so podvržene programiranim grobim obdelavam, da ostane dosledna rezerva za kasnejše končne postopke.
Združljivost materiala obdelovanca
Ogljikova in legirana jekla
Geometrija ploščice in stopnje karbidne trdine se ujemajo s specifično trdoto materiala in pogoji toplotne obdelave.
Nerjavna jekla
Rezalni robovi so izbrani glede na težnje po utrjevanju, nastajanje toplote in zahteve glede nadzora odrezkov.
Lito železo
Kvalitete ploščic in priprave robov so prilagojene strukturi materiala in zahtevnim pogojem rezanja.
Konfiguracija rezalnika
Telo rezalnika
Premeri, rezalne dolžine, vrste povezav in učinkoviti dosegi se ujemajo z geometrijo kalupov in vmesniki strojev.

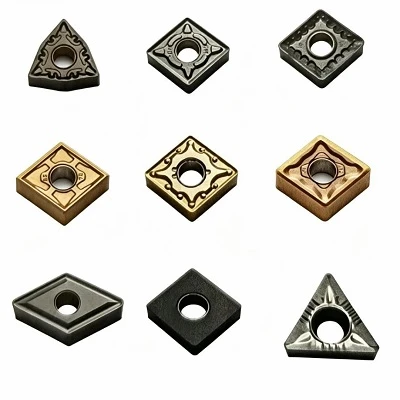

Zamenljivi vložki
Za vsako nastavitev se preverijo oznake ploščic, geometrije sedežev, uporabni rezalni robovi in obsegi uporabe.
Sestavne komponente
Vložni vijaki, sedežne površine in zaporedja privijanja se ohranijo, da se zagotovi varna montaža in ponovljivo pozicioniranje.
Vodnik za izbiro orodja
Določite funkcijo
Določite dimenzije votlin, širine žepov, globine obdelave in razdalje za dostop.
Potrdite obdelovanec
Določite stopnje materiala, stopnje trdote in stanja toplotne obdelave.
Preverite nastavitev naprave
Določite vmesnike vretena, razpoložljivo moč, previse orodja, togost vpenjanja in dovod hladilne tekočine.
Določite pogoje rezanja
Določite priporočene rezalne hitrosti, podajalne hitrosti, aksialne globine in radialne vpetja.
Možnosti prilagajanja
Dimenzije in doseg
Dimenzije rezalnikov, skupne dolžine in delovne dosege je mogoče prilagoditi specifičnim geometrijam votlin in razmikom stroja.
Povezava in montaža
Priključne mere in postavitve rezkarjev se prilagajajo obstoječim strojnim vretenom in sistemom držal orodij.
Konfiguracija, specifična za aplikacijo
Izbire ploščic in postavitve telesa so optimizirane za posebne materiale obdelovancev in strategije grobega obdelave.
Nastavitev obdelave in podatki o rezanju
Previs orodja
Krajše projekcije orodja povečajo togost sistema in zmanjšajo upogibanje med težkim grobim obdelavo.
Evakuacija čipov
Zadostna oddaljenost od ostružkov in usmerjeno dovajanje hladilne tekočine ali zraka preprečujeta zamašitev ostružkov v globokih votlinah.
Prilagoditev parametrov
Podatki o rezanju se začnejo z osnovnimi vrednostmi ploščic in prilagodijo glede na opaženo togost stroja in obnašanje pri rezanju.
Pogosto zastavljena vprašanja
V: Ali so rezkarji z velikim pomikom primerni za grobo obdelavo votlin kalupa?
O: Da, zagotavljajo hitro odstranjevanje surovin za grobo obdelavo votlin, rezkanje žepov in konturiranje, ko so združeni z združljivimi nastavitvami obdelave.
V: Kateri premer rezalnika je treba izbrati?
O: Izbira je odvisna od širine žepa, radija kota, dostopa do votline, zahtevanega dosega orodja in zmogljivosti vretena stroja.
V: Ali je mogoče telo rezkarja in ploščice prilagoditi?
O: Prilagojene dimenzije in specializirane konfiguracije so na voljo na podlagi inženirskih risb in izvedljivosti uporabe.
V: Kako se določijo rezalni parametri?
O: Začetni parametri izhajajo iz potrjenih specifikacij rezkarja, podatkov o ploščicah, trdote obdelovanca in togosti stroja.
V: Katere informacije so potrebne za ponudbo?
O: Navedite zahtevani premer orodja, vrsto povezave, dimenzije votline, material obdelovanca, ciljno količino in vse ustrezne tehnične risbe.
